產品簡介

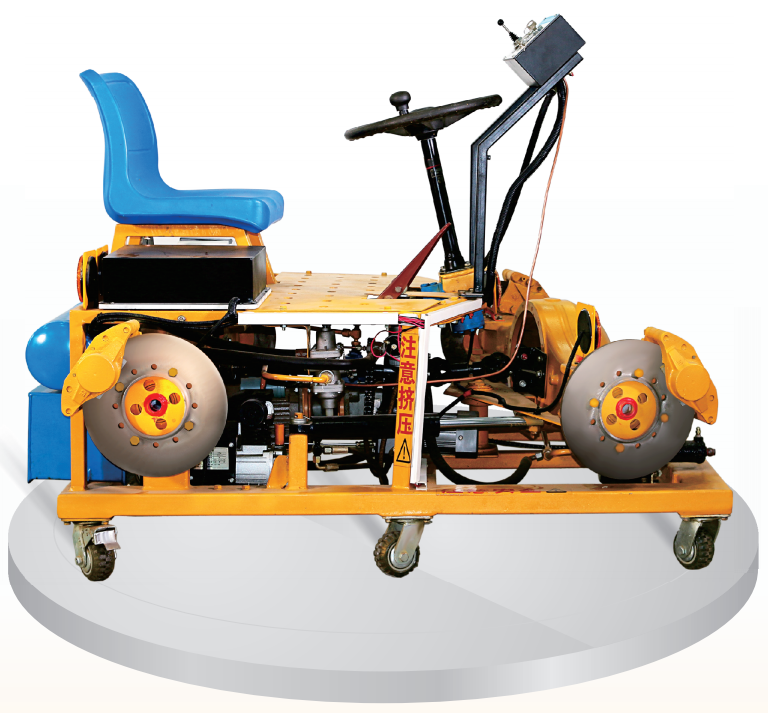

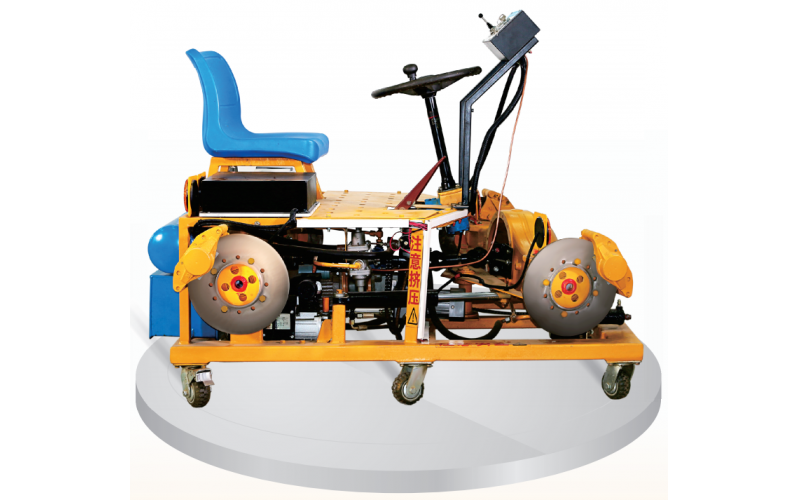

該設備以裝載機原車轉向器為基礎，全面展示了液壓助力轉向系統的組成結構和工作過程。適用于中高等職業技術院校、普通教育類學院和培訓機構對液壓助力轉向系統的理論和維修實訓的教學需要。

功能特點

·采用裝載機鉸接式液壓系統的轉向器、液壓油缸等零部件，可真實運行鉸接式轉向系統的組成結構和工作過程。

·由電機帶動液壓助力泵工作，操縱方向盤轉向油缸可實現往復運動，模擬裝載機鉸接式轉向系統左右轉向過程。

·面板上配置有轉閥式液壓系統轉向原理圖，方便教學和學習。

·實訓臺架裝有液壓油壓力表，能對轉向油壓實時檢測。

·可進行拆裝實驗、動力轉向和非動力轉向比較、維修保養。

·實訓臺底座部分采用鋼性結構焊接，面板柜沖壓成形，面板柜與底座可分離，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。

技術參數

外接電源∶交流220V

工作環境溫度∶-40℃～+50℃

基本配置

電機，壓力表，液壓油泵、廈工裝載機轉向滑閥，轉向油桿，油管，液壓油箱（10L）方向盤，液壓油

適用機型∶廈工\龍工\柳工\徐工

配套軟件

液壓轉向實訓軟件（詳細介紹見附2）
